Вентиляторы радиальные судовые РСС предназначены для перемещения газовоздушных смесей воздуха в системах вентиляции на морских судах смешенного и внутреннего плавания всех классов, типов и назначений. Также они предназначены для применения на газодобывающих платформах, плавучих буровых установках, стационарных морских платформах, объектах гражданского и промышленного строительства.

Осевые судовые вентиляторы ОС могут эксплуатироваться в условиях умеренно холодного и тропического морского климата 1-ой, 2-ой и четвёртой категории размещения по ГОСТ 15150. Вентиляторы ОС сохраняют работоспособность в температурном диапазоне от -40о до +50оС, устойчивы к вибрационным нагрузкам, являются вибропрочными, ударостойкими и сохраняют работоспособность при длительном крене, дифференте и бортовой качке. Такие вентиляторы обеспечивают надежную и устойчивую работу в условиях сейсмической активности с уровнем максимального расчетного землетрясения 8 баллов (ускорение 2м/с²). Полный назначенный срок службы вентиляторов ОС – 20 лет, поный назначенный ресурс – 60 тыс.часов. Вентиляторы соответствуют требованиям ОСТ 5.4415, Российского морского регистра судоходства.

Монтажные основания крышных вентиляторов СТАМ® -2012 года. «ВЕЗА» несколько раз меняла свою конструкцию от первой модели СМКВ (2003 г.), до базовой модели СТАМ (2009 г.), которая оказалась очень удачной и заказывалась более чем на 50% крышных вентиляторов производства «ВЕЗА». В 2012 году вместе с модернизацией вентиляторов •ВКОП® •ОСА® •КРОС® •КРОВ® были разработаны новые модели СТАМ® самого разного назначения:

Радиальные вентиляторы ВРАН® и ВРАВ являются источником повышенного шума через корпус, также возможно выделение повышенного тепла при перемещении горячих газов (режимы Т80 и Т200). Уменьшение излучаемого корпусом шума и/или теплового потока возможно при использовании специального кожуха ТШК.

Дефлектор, защита от осадков при вертикальном выходе потока. ДЕФЛЕКТОР - новый элемент для организации выброса воздуха в кровлю в вертикальном направлении при построении выбросных шахт Естественной и Механической вентиляции, в том числе ДУ и ДУВ.

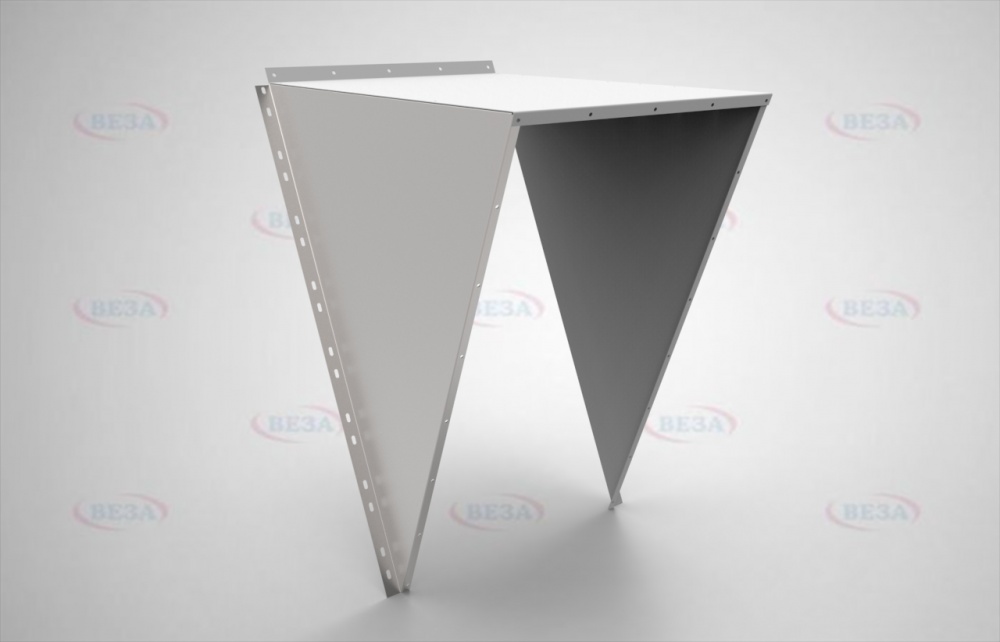

Для эксплуатации изделия на открытом воздухе вентиляторов серии ВРАН®/ВРАВ для исполнения корпуса П90/Л90 на стороне нагнетания предусмотрена защита от атмосферных осадков - КОЗЫРЕК. Для защиты от попадания в вентилятор птиц КОЗЫРЕК снабжен сеткой. Изготавливают из оцинкованной или нержавеющей стали.

Для эксплуатации изделия на открытом воздухе вентиляторов серий ВРАН, ВРАВ и ОСА, а также для стакана СТАМ предусмотрена защита от атмосферных осадков: •ЗОНТ-ВРАН •ЗОНТ-ВРАВ •ЗОНТ-ОСА •ЗОНТ-СТАМ.

Для эксплуатации вентиляторов ОСА на открытом воздухе предусмотрена защита от атмосферных осадков ЗОНТ-ОСА.

Соединитель мягкий СОМ-ВРАН/ВРАВ состоит из специального рукава и металлических фланцев, закрепленных в рукаве через обечайки. СОМ-ВРАН/ВРАВ могут иметь прямоугольное (квадратное) или круглое сечение. Фланцы могут быть изготовлены из нержавеющей или оцинкованной стали, а также из стали Ст3 с лакокрасочным покрытием.

Соединитель мягкий СОМ предназначен для соединения вентиляторов с воздуховодами или клапанами для предотвращения передачи вибронагрузки или резонирующего силового воздействия элементов воздушных сетей.

Фланцы предназначены для соединения радиальных вентиляторов ВРАН, ВРАН-ДУ(В), ВРАВ, ВРАВ-ДУ(В) с ответными воздуховодами. Изготавливаются из оцинкованной или нержавеющей стали. Изготавливаются из оцинкованной или нержавеющей стали.

Фланец ответный ФОТ-ОСА используется для соединения входного или выходного отверстия вентилятора с воздуховодами с помощью сварки по месту.

Переходник тороидальный ПЕТ-ОСА служит для формирования равномерного поля скоростей при входе потока на лопатки колеса вентилятора. ПЕТ-ОСА должен обязательно устанавливаться при работе вентилятора на нагнетание, т.к. при фланцевом входе потока в осевой вентилятор происходит значительное снижение расхода и создаваемого давления. Одной стороной переходник ПЕТ-ОСА крепится к входному фланцу корпуса осевого вентилятора серии ОСА и второй стороной - к клапану типа ТЮЛЬПАН®, ГЕРМИК® или РЕГУЛЯР®.

Переходник крышный ПЕК-ОСА служит для формирования равномерного поля скоростей при входе потока на лопатки колеса вентилятора. Одной стороной переходник ПЕК-ОСА крепится к входному фланцу корпуса вентилятора ОСА или ВКОП 0 и второй стороной - к стакану СТАМ®.

Переходник плоский ПЕП-ОСА используется в качестве переходного элемента для крепления прямоугольного клапана типа ТЮЛЬПАН®, РЕГУЛЯР® или ГЕРМИК® к выходному сечению осевого вентилятора серии ОСА.

Входной коллектор ВКО-ОСА служит для правильного формирования равномерного поля скоростей при входе потока на лопатки колеса вентилятора серии ОСА при работе без сети на входе. ВКО-ОСА должен обязательно устанавливаться также на всасывающий воздуховод при последующей установке вентилятора, т.к. при фланцевом входе потока в осевой вентилятор или воздуховод происходит значительное снижение расхода и создаваемого давления вентилятора из-за потерь на кромке фланца. Одной стороной ВКО-ОСА крепится к входному фланцу корпуса осевого вентилятора серии ОСА; на второй стороне может крепиться, например Сетка защитная Большая (СЕБ-ОСА).

Сетка защитная СЕМ(СЕБ)-ОСА используется для предотвращения от внешнего механического воздействия и попадания посторонних предметов крупнее 50мм в осевой вентилятор серии ОСА. Уровень защиты 1Р1Х. Сетка СЕМ-ОСА (малая) устанавливается на выходе, а СЕБ-ОСА (большая) - на свободном входе потока в вентилятор. Сетка защитная состоит из крепежного фланца и сварной или плетенной проволочной сетки.

Прямой участок воздуховода ПУВ-ОСА используется при монтаже осевых вентиляторов в вентсистемах. Установка прямого участка особенно необходима перед вентилятором при наличии фасонных элементов во входных участках воздуховодов, а также за выходным сечением осевого вентилятора без спрямляющего аппарата.

Монтажная опора МОП-ОСА используется для установки вентилятора серии ОСА в горизонтальном положении. Монтажная опора (Большая) МОБ-ОСА используется для установки вентилятора серии ОСА в горизонтальном положении, при установленном ВКО-ОСА.

Поддон защиты от протечек ПОД предназначен, для сбора и удаления конденсата, образуемого на границе влажного воздуха входящего из помещения и холодных металлических частей вентилятора и/или монтажного стакана СТАМ , обязательна установка поддона ПОД, особенно на ответственных объектах (склады, операторные, силовые подстанции). В помещениях с сухим режимом применение ПОД рекомендуется для защиты от экстремальных дождевых осадков.

КИВ  КИВ-С  КИВ-В - это серия комплектов виброизоляторов «ВЕЗА» разработана для упрощения проектирования и заказа с вентиляторами ВРАН® и ВРАВ. Комплект КИВ применяется для вентиляторов, работающих при температуре окружающей среды до минус 40°С. Для вентиляторов, работающих при температуре окружающей среды до минус 60°С применяется комплект КИВ-С. Для вентиляторы взрывозащищенного исполнения предусмотрен комплект КИВ-В, соответствующий по накоплению статического электричества, требованиям ЕН-13463-1 (оборудование неэлектрическое для взрывоопасных...). Вентиляторы типа ДУ могут эксплуатироваться без виброизоляторов. Для вентиляторов типа ДУВ могут применяться комплекты КИВ.

ВРАН® - Вентиляторы Радиальные с загнутыми Назад лопатками колеса, с высоким КПД (до 85%) и низким уровнем шума.

ВРАВ - Вентиляторы Радиальные с загнутыми Вперед лопатками колеса, с высоко нагруженными колесами, обеспечивающими компактность вентиляторной установки.

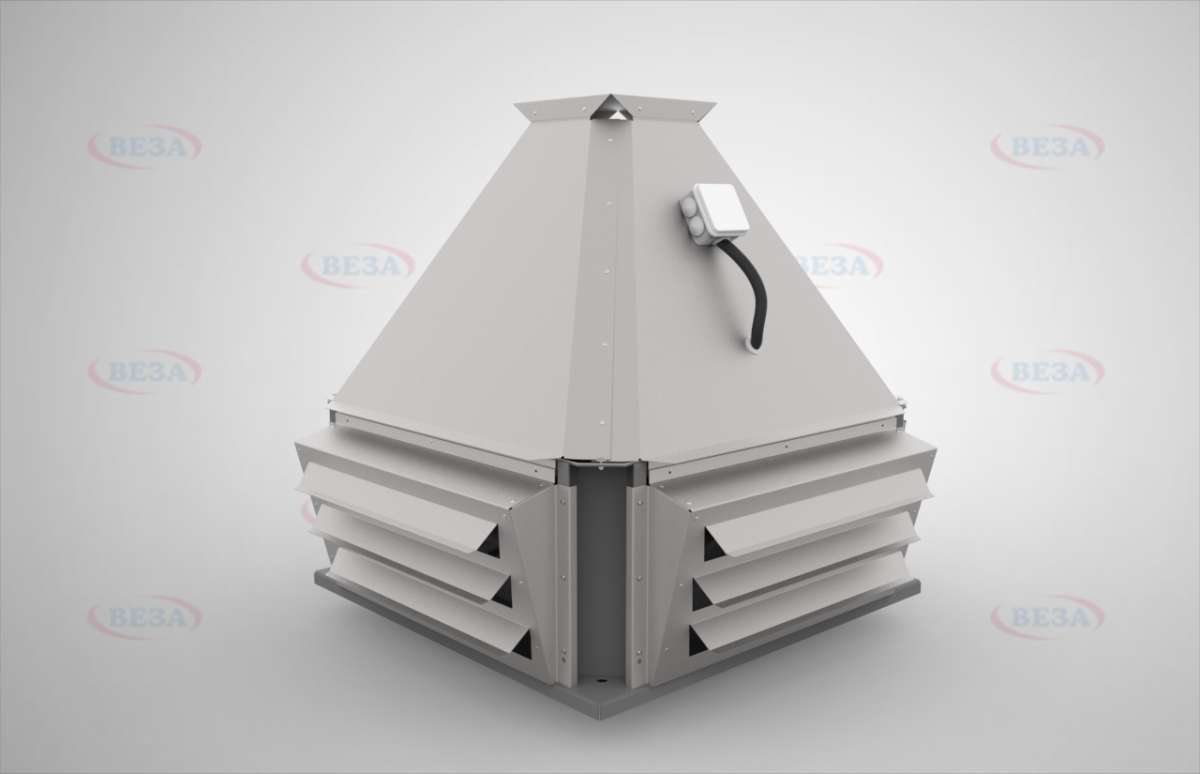

Вентиляторы крышные радиальные с выходом потока в стороны КРОС®- Крышные вентиляторы, обеспечивающие выход воздуха в Стороны, являются собственной разработкой «ВЕЗА».
