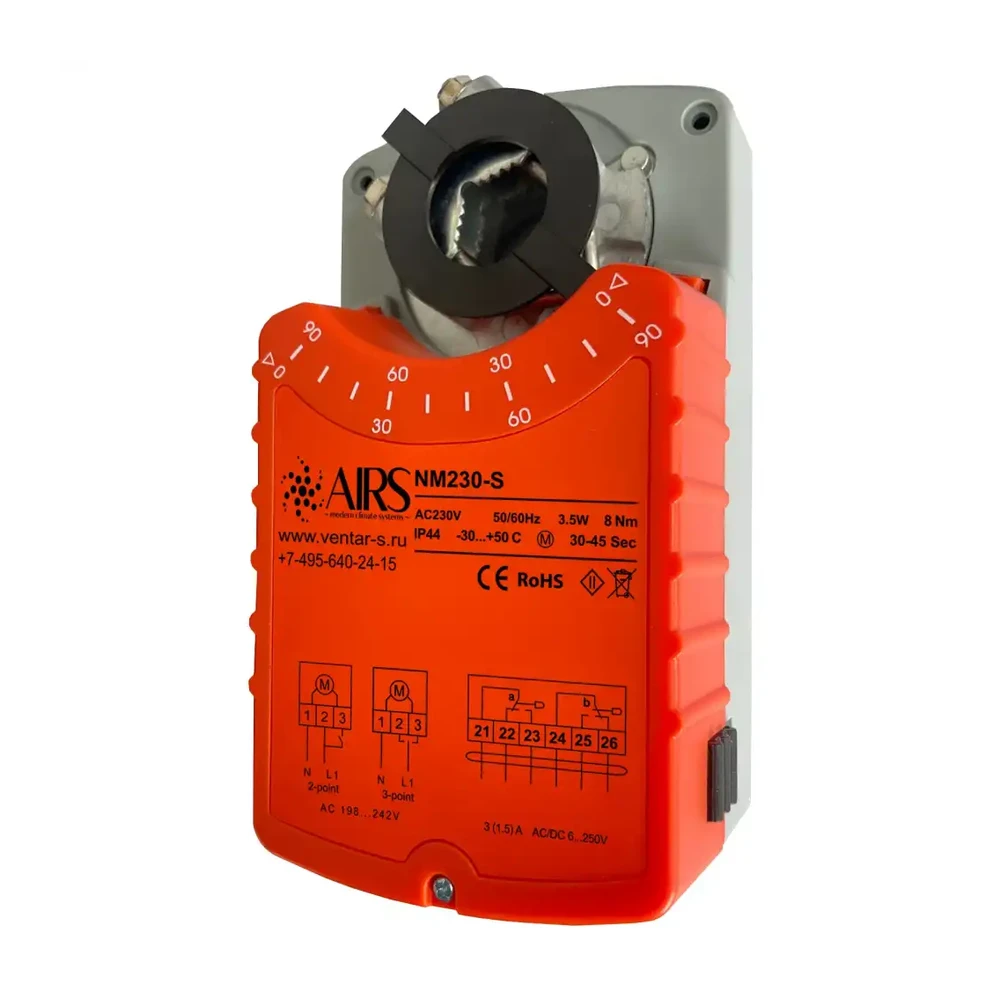

Электропривод (сервопривод) управляет заслонкой воздушного клапана по сигналу автоматики. От правильного выбора зависит, будет ли клапан плотно закрываться и надёжно работать годами. Разбираем, как подобрать привод по четырём ключевым параметрам.
1. Крутящий момент — главный параметр
Момент измеряется в ньютон-метрах (Н·м) и должен быть достаточным, чтобы повернуть заслонку клапана вашего размера. Практическое правило: около 5 Н·м на 1 м² площади клапана. Например, для клапана 800×500 мм (0,4 м²) достаточно привода 2–5 Н·м, но берут с запасом.
Серии электроприводов AIRS по моменту:
- CM, TF — 2–3 Н·м, малые клапаны;
- LM / LF — 4–5 Н·м, самые ходовые;
- NM / NF — 8–10 Н·м, средние заслонки;
- SM / SF — 15–16 Н·м, крупные клапаны;
- RM, GM — 24 и 32 Н·м, промышленные заслонки.
2. Возвратная пружина: нужна или нет
Приводы с индексом F (LF, NF, SF) имеют возвратную пружину: при пропадании питания заслонка автоматически возвращается в безопасное положение. Это обязательно для противопожарных и аварийных клапанов. Приводы с индексом M (LM, NM, SM) — без пружины, остаются в последнем положении и применяются для обычных воздушных клапанов, где аварийный возврат не требуется.
3. Тип управления
Различают два типа: 2-позиционное (открыть/закрыть) — для клапанов, которые просто открываются и закрываются; и плавное 0–10 В (суффикс -SR) — для регулирования расхода воздуха в системах с частотным управлением и VAV-клапанах. Суффикс -S означает встроенный вспомогательный переключатель для сигнализации положения.
4. Напряжение питания
230 В — для прямого подключения к сети, самый распространённый вариант. 24 В (AC/DC) — когда этого требует щит автоматики. У каждой серии AIRS есть обе модификации.
Подбор за 10 секунд
Чтобы не считать вручную, воспользуйтесь умным подбором в каталоге электроприводов: укажите тип и размер клапана — система порекомендует конкретную модель AIRS с нужным моментом. Все приводы — со скидкой 45% от розницы и в наличии на складе в Москве.
