Клапан противопожарный КПУ-2Н

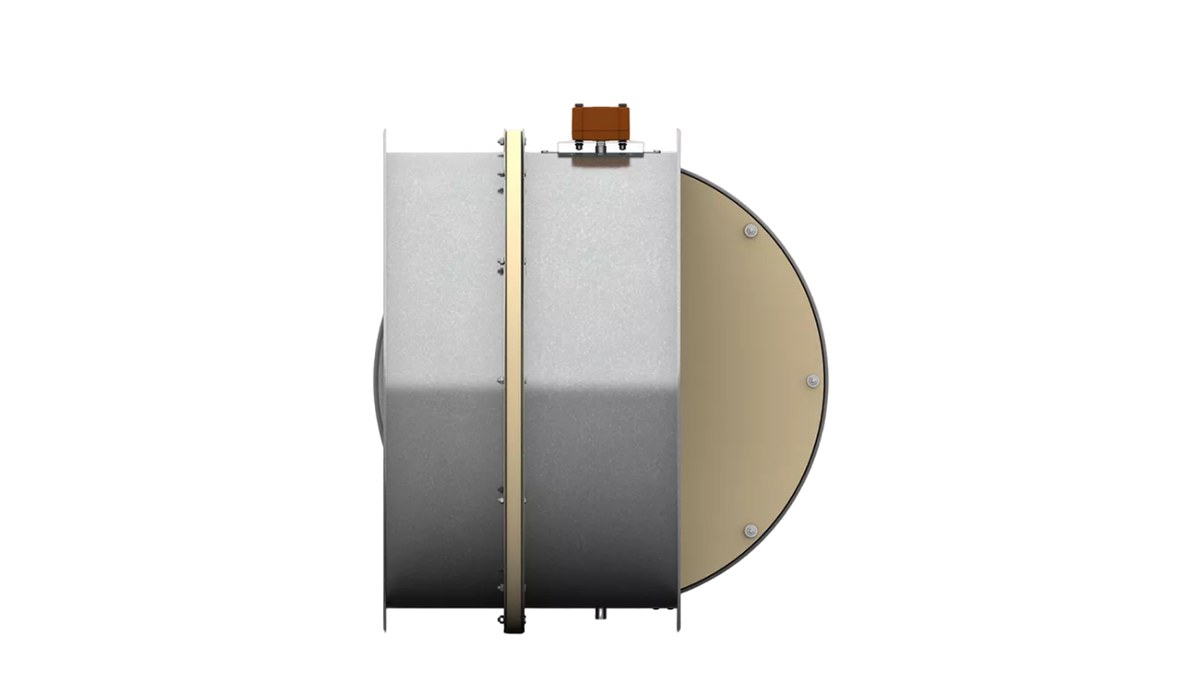

Клапан противопожарный универсальный КПУ-2Н

Клапаны противопожарные универсальные КПУ-2Н могут эксплуатироваться в условиях умеренного и холодного (УХЛ) климата 3-й категории размещения по ГОСТ 15150-69. Условия эксплуатации: температура окружающей среды: — от минус 30 до +40°С; — от минус 60 до +40°С (для морозостойкого исполнения).

Исполнение:
• Общепромышленное (Н)
• Взрывозащищенное (В) – кроме стенового типа
• Коррозионностойкое (К)
• Взрывозащищённые коррозионностойкие (ВК) – кроме стенового типа
• Морозостойкое (МС) – кроме стенового типа
• Морозостойкое коррозионностойкое (МСК) – кроме стенового типа
• Взрывозащищенное морозостойкое (ВМС) – кроме стенового типа
• Взрывозащищенное морозостойкое коррозионностойкое (ВМСК) – кроме стенового типа

Технические характеристики клапана КПУ-1Н

• Клапаны изготавливают следующих типов:
  • • канальный (2 присоединительных фланца; исполнительный механизм снаружи);
    • прямоугольного сечения (глубина корпуса — 260мм);
    • круглого сечения (глубина корпуса 410-665мм, диаметр- не более 710мм)
    • стеновой (1 присоединительный фланец, исполнительный механизм внутри);
    • прямоугольного сечения (глубина корпуса-380мм)
    • нипельный (нипельное присоединение, исполнительный механизм снаружи);
    • круглого сечения (глубина корпуса 510-765мм, диаметр — не более 710мм)

Клапан КПУ-2Н состоит:

• • ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ:
    • — назначение НО:
    • — электромагнит (только для исполнения Н);
    • — электропривод со встроенной возвратной пружиной и терморазмыкающим устройством(ТРУ только для исполнения Н);
    • — назначение НЗ и Д:
    • — электропривод типа «открыто/закрыто»;
    • — электромагнит (только для исполнения Н).

КОРПУС — сборный сдвоенный состоящий из условно «горячей» части — корпуса клапана исполнения КПУ-2Н и условно «холодной» части — участок стального воздуховода, разделенных термоизолирующей вставкой. ЛОПАТКА — створчатая поворотного типа. В качестве материала лопатки для назначения НО, НЗ используются огнестойкие плиты. В качестве уплотнения на торцевой поверхности лопатки размещается термовспучивающийся материал. Для клапана назначения Д лопатка имеет полую коробчатую конструкцию, выполненную из стали. Конструктивные особенности размещения лопатки в корпусе предотвращают возможность ламинарного течения потоков воздуха в зоне примыкания лопатки с корпусом, что существенно повышает надежность работы клапана при воздействии высоких температур. Может иметь вылет за габарит корпуса.

• • По функциональному назначению

клапаны КПУ-2Н могут применяться в качестве:

• нормально открытых (НО)
• нормально закрытых (НЗ)
• дымовых (Д)

согласно требованиям ГОСТ Р 53301-2009, а также в полном соответствии техническому регламенту о требованиях пожарной безопасности N 123-ФЗ.

Предел огнестойкости:
• нормально открытый — EI 120
• нормально закрытый — EI 120
• дымовой — E 120

Выпускают клапаны по ТУ 4863-100-40149153-07 Клапаны сертифицированы для использования в системах дымоудаления. Поставка клапанов предусматривается с использованием знака пожарной безопасности.

Габаритные и присоединительные размеры КПУ-2Н

Электрические схемы подключения клапанов

Подготовка к заделке. При подготовке противопожарных или дымовых клапанов (особенно кассетных клапанов или клапанов круглого сечения) к заделке целесообразно укреплять корпус клапана распорками во избежании перекосов, скручивания и других нарушений геометрии корпуса, впоследствии приводящих к заклиниванию клапана и потере его работоспособности.

Монтаж противопожарных клапанов серии КПУ
