Теплообменник TEF 04.12.L0 фреон 4 ряда, левый / ФАН (R9,52) 12/4 - L
⚙️ Подбор и заказ
Характеристики
Описание

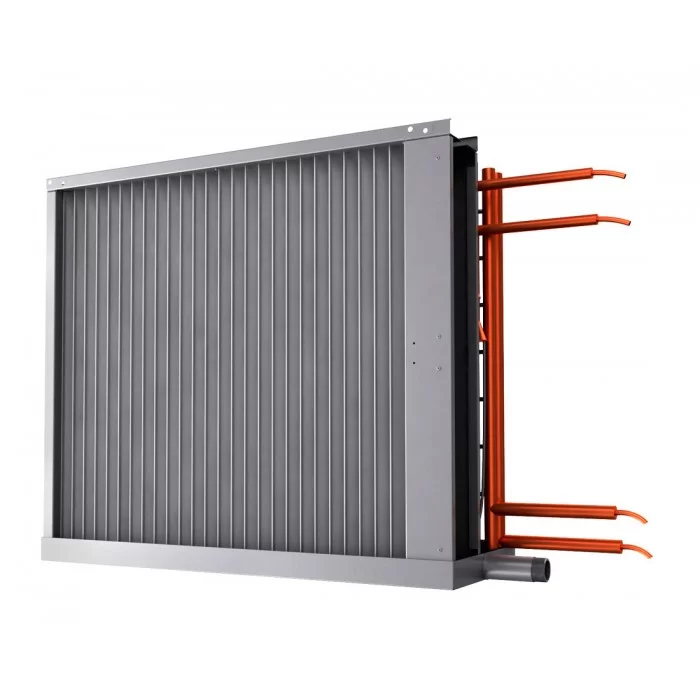

Теплообменник TEF 04.12.L0 фреон 4 ряда, левый / ФАН (R9,52) 12/4 - L — фреоновый испаритель для приточных установок (левый), 4 ряда трубок, медно-алюминиевый пластинчатый агрегат в неразборном оцинкованном корпусе. Секция охлаждения приточной установки с прямым испарением хладагента, работает в паре с ККБ.
Конструкция и материалы
Теплообменник рассчитан на эксплуатацию в условиях умеренного климата (У), категория размещения 3 по ГОСТ 15150. Перемещаемая среда — воздух и невзрывоопасные газовые смеси без липких, волокнистых и абразивных примесей, запылённость не более 100 мг/м³.
Поверхность теплообмена — алюминиевые пластины толщиной 0,13 мм и проходящие через них медные трубки диаметром 3/8″ (9,52 мм), расположение трубок шахматное, число рядов — 4. Неразборный корпус из оцинкованного листа 08ПС. Присоединение трубопроводов под пайку.
Форма коллектора — l-образный.
Габаритные размеры
| Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|
| А | Б | В | Г | Д | К | d | D |
| 1160 | 1125 | 1540 | 1265 | 1220 | 71 | 22 | 35 |
| Габариты и масса | |
|---|---|
| Размеры (В × Ш × Д) | 1265 × 200 × 1540 мм |
| Масса нетто | 69 кг |
Технические характеристики
| Площадь поверхности теплообмена, м² | 128,3 |
| Аэродинамическое сопротивление, Па | 286 |
| Расход теплоносителя (макс.), м³/ч | 3836 |
| Гидравлическое сопротивление, кПа | 89 |
| Заправочный объём, л | 17,2 |
| Применение | Приточно-вытяжные установки |
Область применения
- секции охлаждения приточных установок с ККБ
- центральные кондиционеры с фреоновым охлаждением
- приточно-вытяжные установки
