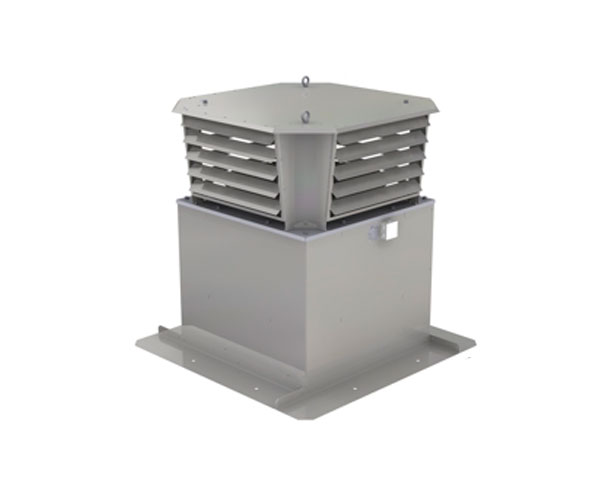

Крышная установка подпора воздуха КРУП

Описание

Вентиляторы крышные осевые подпора КРУП устанавливаются на плоских и покатых крышах с любым углом ската и кровельным покрытием. Работают без сети воздуховодов, подавая свежий уличный воздух в подкровельное пространство помещений. Применение таких вентиляторов дает возможность отказаться от громоздких воздуховодов и разгрузить технические этажи. Вентилятор состоит из:

• квадратного корпуса;
• рабочего колеса (профильные лопатки из армированного полиамида);
• асинхронного двигателя;
• монтажного стакана.

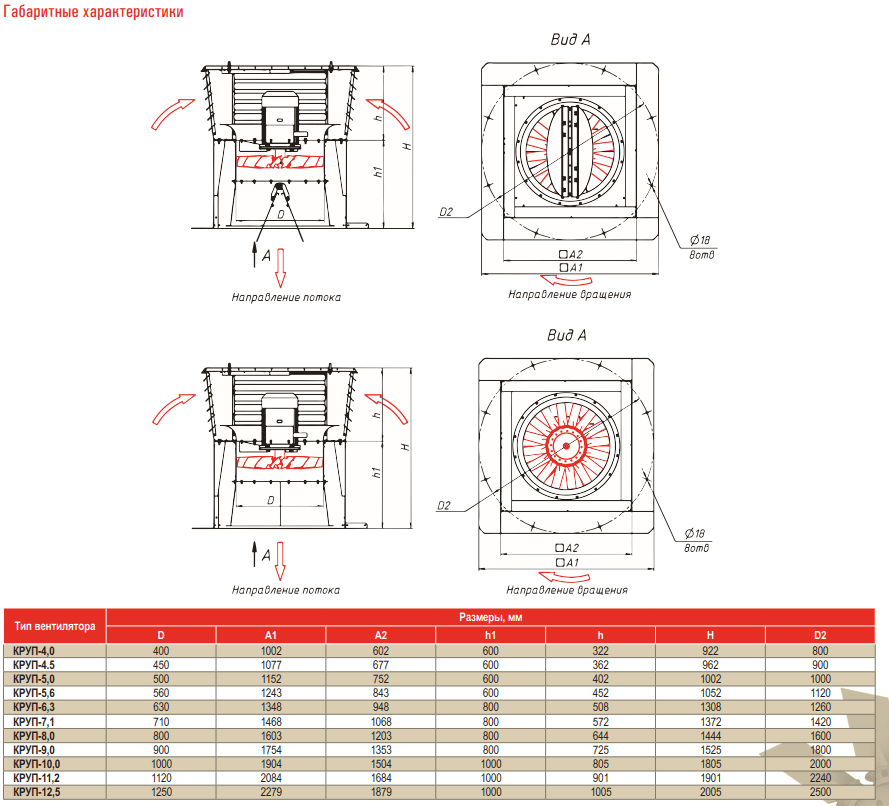

Габаритные и присоединительные размеры

Тип вентилятора	Размеры, мм
	D	A1	A2	A3	H	h	D2
КРУП-4	400	1002	602	765	1322	322	800
КРУП-4,5	450	1077	677	849	1362	362	900
КРУП-5	500	1152	752	933	1402	402	1000
КРУП-5,6	560	1243	843	1033	1452	452	1120
КРУП-6,3	630	1348	948	1151	1508	508	1260
КРУП-7,1	710	1468	1068	1285	1572	572	1420
КРУП-8	800	1603	1203	1436	1644	644	1600
КРУП-9	900	1754	1353	1603	1725	725	1800
КРУП-10	1000	1904	1504	1771	1805	805	2000
КРУП-11,2	1120	2084	1684	1973	1901	901	2240
КРУП-12,5	1250	2279	1879	2191	2005	1005	2500
