Установка вентиляционная приточно-вытяжная АКВАРИС модель АКВ 4

Установка вентиляционная приточно-вытяжная АКВАРИС модель АКВ 4 обслуживает помещения плавательных бассейнов и аквапарков: вентилирует и осушает воздух, поддерживая заданную влажность. Рециркуляция и рекуперация собраны в одной установке — вариант для частных, гостиничных и общественных бассейнов.

Технические характеристики

Конструкция

Модельный ряд АКВ 4 включает 15 типоразмеров с расходом воздуха от 920 до 45 420 м³/ч, поэтому установка подбирается под объём зала и кратность воздухообмена. Кондиционер рассчитан на условия умеренного и холодного климата (УХЛ), 3-я категория размещения по ГОСТ 15150-69, с диапазоном температур эксплуатации от −40 до +40 °С.

В состав установки входят секция рециркуляции и жидкостный рекуператор с промежуточным теплоносителем. Рециркуляция — смешение наружного воздуха с воздухом помещения — удерживает влажность на нужном уровне за счёт подмеса вытяжного воздуха в приток, а рекуператор экономит тепло на нагрев приточного воздуха.

Принцип работы

В помещении бассейна воздух насыщен влагой, и задача установки — удалить её вместе с вытяжным воздухом, подав взамен подготовленный приточный. Контроль влажности идёт за счёт подмеса вытяжного воздуха в приток в секции рециркуляции. Это позволяет держать влажность в заданных пределах, защищая отделку и строительные конструкции зала от конденсата.

Исполнения и обозначения

Как подобрать

• Объём зала бассейна и требуемый расход воздуха в пределах ряда от 920 до 45 420 м³/ч
• Площадь зеркала воды и расчётное влаговыделение
• Заданные температура и относительная влажность воздуха в помещении
• Доступные источники тепла и холода на объекте
• Место размещения установки и схема подводки воздуховодов

Монтаж и обслуживание

• Установку размещают на выровненном основании с виброизоляцией и доступом к сервисной стороне секций
• Воздуховоды присоединяют через гибкие вставки, не нагружая корпус массой примыкающих участков
• От секций, где выпадает конденсат, обеспечивают отвод с гидрозатвором, рассчитанным на разрежение
• Фильтры и теплообменные поверхности осматривают регулярно: влажная среда бассейна ускоряет загрязнение
• Работу автоматики по влажности проверяют при пусконаладке на реальных параметрах зала

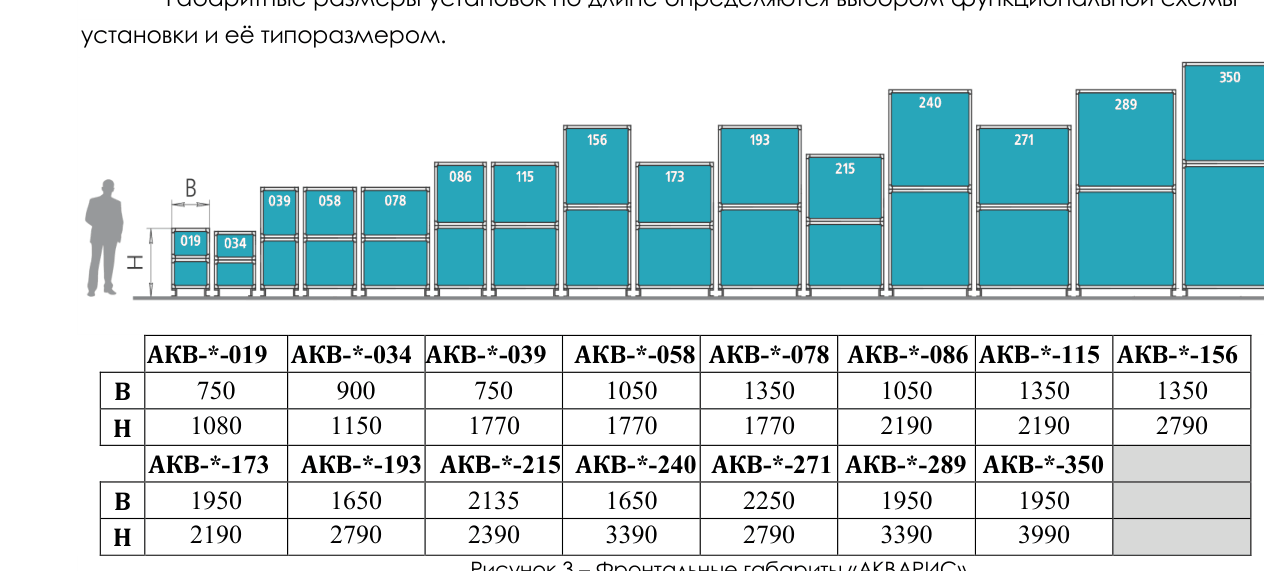

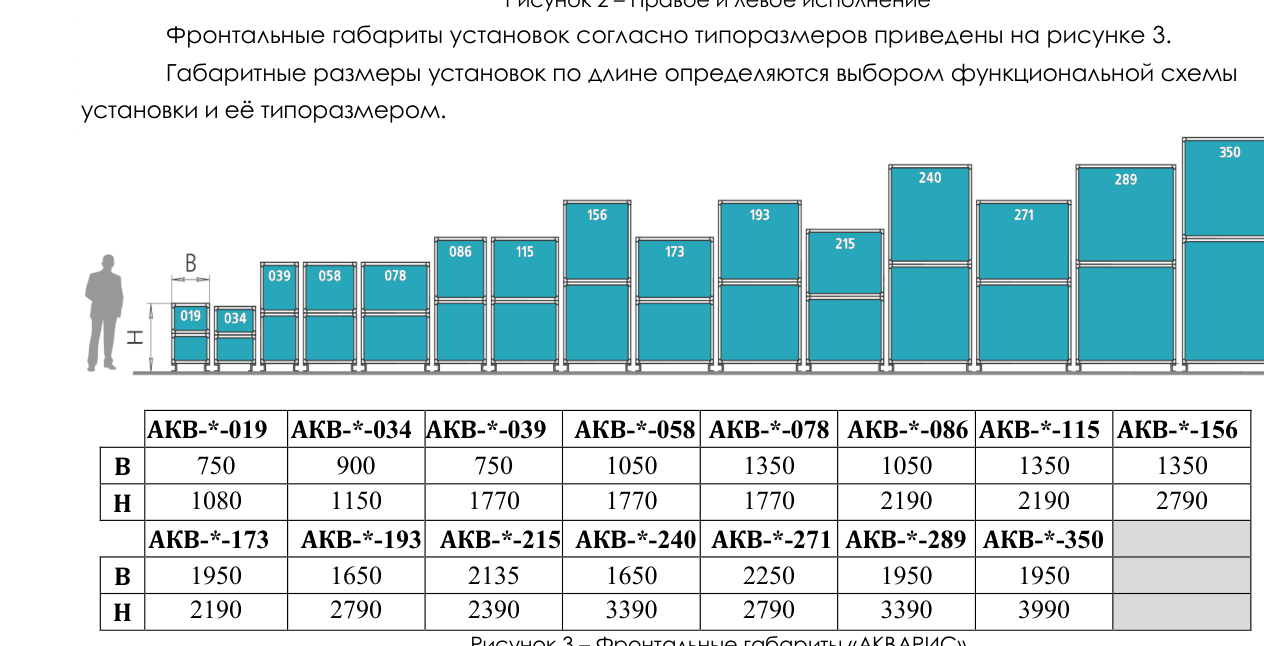

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
